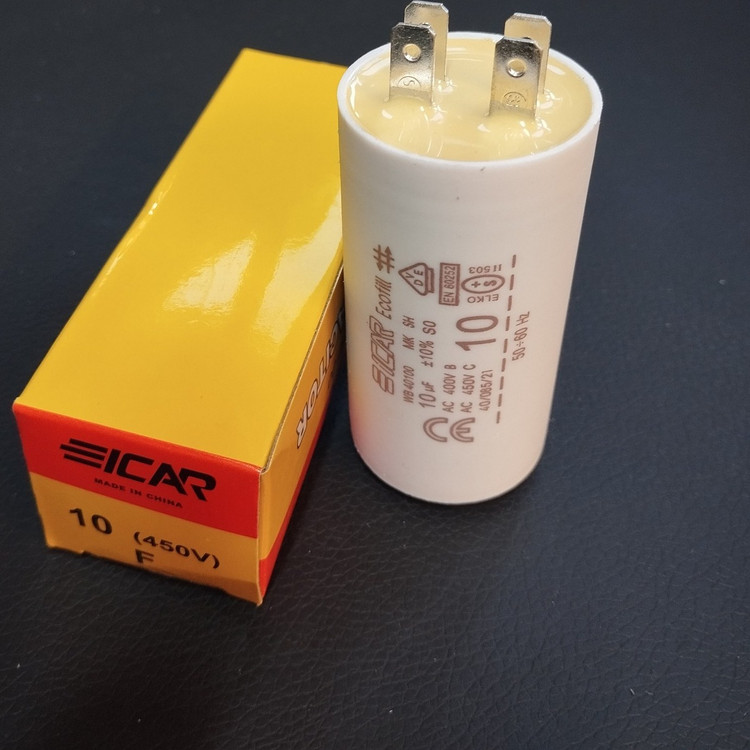

خازن روغنی ۱۰µF میکروفاراد مدل فیشی
0
خازن روغنی 10µF مدل فیشی MARS-10UF-FISHI
راهنمای جامع مشخصات، نصب و انتخاب — مناسب برای صفحات محصول و مقالات فنی.
SKU: MARS-10UF-FISHI
به‌روز: ۳ دسامبر ۲۰۲۵
به‌روز: ۳ دسامبر ۲۰۲۵
خلاصه — دربارهٔ این محصول
خازن روغنی ۱۰µF مدل فیشی یک خازن دائم‌کار (oil-filled) با ترمینال فیشی برای اتصال سریع و ایمن در تابلوها و سیستم‌های صنعتی است. این نوع خازن‌ها برای جبران ضریب توان، فیلترینگ و کاربردهای صنعتی کم تا متوسط طراحی شده‌اند و به‌خاطر دی‌الکتریک روغنی پایداری حرارتی و تحمل ولتاژ گذرا مناسبی دارند.
مشخصات کلیدی
| ویژگی | مقدار (نمونه مرجع) |
|---|---|
| ظرفیت | 10 µF |
| نوع دی‌الکتریک | روغن عایق (Oil-filled) |
| نوع اتصال | فیشی (ترمینال فیش) |
| ولتاژ نامی (نمونه) | ≈ 400–450 VAC (بسته به مدل سازنده) |
| فرکانس کاری | 50/60 Hz |
| دمای کاری | معمولاً −20°C تا +70°C (بر اساس دیتاشیت سازنده) |
| وزن تقریبی | ≈ 200–300 گرم (بسته به ساخت) |
| طول عمر مفید | چندین سال در شرایط کاری استاندارد (وابسته به دما و ولتاژ) |
تذکر: مقادیر فوق نمونه‌ای و تقریبی هستند؛ برای انتخاب نهایی و نصب، دیتاشیت سازنده را بررسی کنید.
عملکرد در مدار و کاربردها
خازن‌ها در مدارهای AC بار راکتیو تولید یا جذب می‌کنند؛ امپدانس خازن با فرکانس رابطهٔ معکوس دارد: Z = 1 / (j·2πf·C). خازن ۱۰µF در فرکانس خط (۵۰/۶۰ هرتز) می‌تواند به‌صورت مؤثری جریان راکتیو را تأمین کرده و ضریب توان را بهبود بخشد.
کاربردهای رایج:
- جبران ضریب توان در تابلوها و موتورهای تک‌فاز
- فیلتر کردن نویز و هارمونیک‌های فرکانس بالا
- سکون‌گیری (smoothing) و حذف نوسانات فرکانس پایین در مدارهای تغذیه
مزایا و معایب
مزایا
- پایداری حرارتی و تحمل ولتاژ گذرا بهتر نسبت به برخی خازن‌های خشک
- اتصال سریع و قابل تعویض با ترمینال فیشی
- مناسب برای نصب‌های دائم در تابلوها و سیستم‌های صنعتی
معایب و ملاحظات
- حضور روغن ایجاب می‌کند مراعات نشت و ایمنی در محل نصب شود
- در بعضی موارد وزن و اندازه نسبت به خازن‌های پلی‌پروپیلن بزرگ‌تر است
- نیاز به بررسی دوره‌ای جهت تشخیص نشتی یا افزایش جریان نشتی
نکات نصب و ایمنی
- دیتاشیت را چک کنید: ولتاژ نامی، جریان نشتی، تلرانس و محدوده دما را قبل از نصب بررسی کنید.
- اتصال صحیح فیش: از کانکتور و فیش سازگار استفاده کنید و از تماس محکمی اطمینان حاصل نمایید.
- محافظت مدار: فیوز یا بریکر مناسب برای حفاظت در برابر اضافه‌بار یا اتصال کوتاه نصب کنید.
- محل نصب و تهویه: از نصب نزدیک منابع حرارت خودداری کرده و در صورت نصب بیرونی از محفظه IP مناسب استفاده کنید.
- بازرسی دوره‌ای: بررسی نشتی روغن، تغییر شکل بدنه، و اندازه‌گیری جریان نشتی به‌صورت دوره‌ای توصیه می‌شود.
چگونه مدل مناسب انتخاب کنیم
پارامترهای کلیدی برای انتخاب:
- ولتاژ نامی و تحمل ولتاژ گذرا (surge voltage)
- نوع ترمینال (فیشی، پیچی و غیره)
- تلرانس و پایداری ظرفیت در دما
- ردهٔ حفاظتی (IP) برای نصب‌های بیرونی
- گارانتی و پشتیبانی سازنده
سوالات متداول (FAQ)
۱. خازن فیشی چه مزیتی دارد؟
ترمینال فیشی نصب و تعویض را سریع‌تر می‌کند و برای تابلوهای صنعتی که نیاز به دسترسی و سرویس سریع دارند مناسب است.
۲. آیا 10µF برای جبران ضریب توان کافی است؟
این بستگی به اندازهٔ بار دارد. برای تعیین دقیق باید توان یا جریان بار و ضریب توان فعلی را بدانید تا ظرفیت راکتیو مورد نیاز محاسبه شود.
۳. چگونه نشتی روغن را تشخیص دهم؟
بازرسی بصری برای لکه‌های روغن یا بوی خاص و نیز افزایش دمای بدنه یا تغییرات در اندازه‌گیری جریان نشتی می‌تواند نشان‌دهندهٔ نشت باشد.
جدول خلاصهٔ دیتاشیت (نمونه)
| پارامتر | مقدار |
|---|---|
| ظرفیت | 10 µF |
| نوع دی‌الکتریک | روغن عایق |
| ولتاژ نامی | 400–450 VAC (بر اساس مدل) |
| تلرانس | ±5% / ±10% (اختیاری) |
| دمای کاری | −20°C تا +70°C |
| طول عمر | چندین سال (بسته به شرایط) |
| نوع اتصال | فیشی (ترمینال سریع) |
نتیجه‌گیری و کال
خازن روغنی ۱۰µF مدل فیشی (SKU: MARS-10UF-FISHI) گزینه‌ای مطمئن برای کاربردهای جبران ضریب توان و فیلترینگ در تابلوها و سیستم‌های صنعتی است—به‌شرطی که دیتاشیت سازنده و نکات ایمنی رعایت شوند.
